ТЕПЛОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
,
характеризуются высокой пористостью, низкой теплопроводностью; применяются
для теплоизоляции зданий (сооружений), тех-нол. оборудования, узлов авиац. и
ракетной техники и др.
Т. м. подразделяют по природе
исходного сырья, пористости, т-ре применения, внеш. виду, назначению и др. признакам.
По природе сырья Т. м. могут быть неорганическими и органическими. К неорганическим
Т. м. относят материалы, получаемые из минер. сырья-минер. ваты, цемента, стекла,
стеклянных волокон, разл. горных пород и минералов-перлита, вермикулита, диатомита,
асбеста, известняка, гипса и др., напр. пеностекло, ячеистый бетон, вспученный
перлит. Органические Т. м.-материалы, получаемые переработкой древесины, торфа,
газонаполненных пластмасс и др., напр. пенопласты
. Существуют также Т.
м. смешанного типа, состоящие из смеси минер. вяжущих материалов
и орг.
наполнителей.
Осн. особенности .Т.м.
обусловливаются их высокой пористостью (объемная доля пор в %), к-рая м. б.
достигнута добавлением в материал пористого наполнителя (природного или искусственного),
вспучиванием при нагр., введением и послед. удалением разл. добавок (обычно
выгорающих), введением воздуха в суспензию или расплав, выделением газообразных
продуктов вследствие протекания хим. р-ций (см. Порообразователи
),
использованием волокон. В зависимости от назначения Т. м. и требуемых эксплуатац.
св-в применяют определенный метод порообразования.
По т-ре применения различают
неогнеупорные и огнеупорные Т.м. Для неогнеупорных Т.м., используемых обычно
в стр-ве жилых зданий и пром. сооружений, регламентируется плотность, прочность,
теплопроводность, в ряде случаев - водо-, био-, морозостойкость и способность
к возгоранию. Классифицируют их по плотности на марки от 15 до 700 (марка соответствует
величине плотности в кг/м3). Для огнеупорных Т. м., применяемых в
тепловых агрегатах, агрессивных средах или при значит. перепаде т-р, дополнительно
регламентируется огнеупорность (см. Огнеупорные материалы
), т-ра начала
размягчения под нагрузкой, температурный коэф. линейного расширения, термич.
стойкость, дополнит. усадка при повыш. т-рах. Разделяют их по пористости на

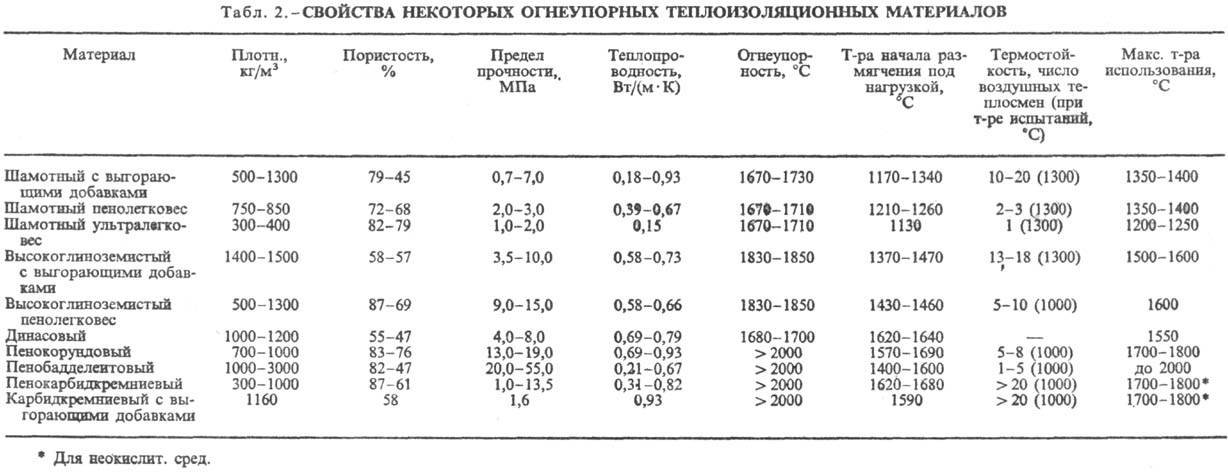

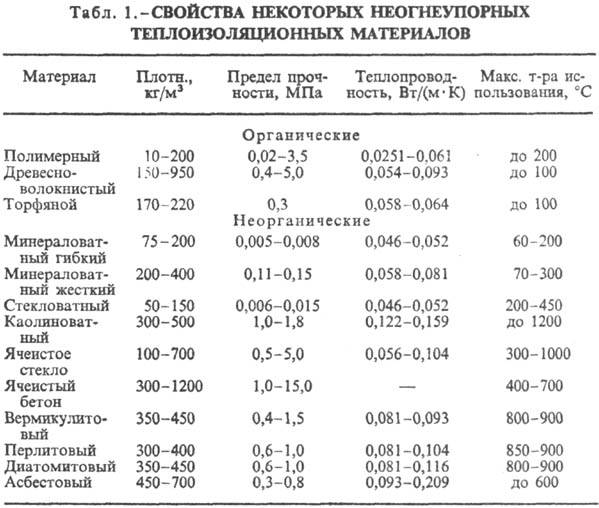

легковесные (пористость 45-75%) и ультралегковесные (более 75%). Св-ва нек-рых
наиб. распространенных Т.м. приведены в табл. 1 и 2.
По внеш. виду Т.м. делят
на формованные (кирпичи, блоки, плиты, сегменты, рулоны) и неформованные-засыпки
(порошки, пористые гранулы). Различают также жесткие (плиты, камни, кирпичи)
и гибкие (маты, рулоны, жгуты) Т.м.
По назначению Т. м. разделяют
на собственно теплоизоляционные и теплозащитные материалы. Для первых минимальным
должен быть коэф. теплопроводности, для вторых-величина произведения коэф. теплопроводности
на плотность материала. Собственно Т. м. предназначены для уменьшения потерь
тепла объектом, теплозащитные-гл. обр. для защиты персонала и оборудования от
тепла, поступающего извне.
В зависимости от размеров
изолируемой пов-сти, ее вида и конфигурации теплоизоляцию с помощью Т. м. проводят
укладкой и закреплением крупных модулей, мягких рулонных материалов или штучных
изделий, засыпкой, обмазкой, набрызгом или заливкой. Последние методы применяют
гл. обр. в случае использования полимерных Т.м. в виде от-верждающихся пен.
Используют также заранее приготавливаемые пены и полимерные композиции. Если
Т.м. в процессе эксплуатации подвергаются увлажнению на открытом воздухе (трубопроводы)
или в среде пара, то для обеспечения гидро- или пароизоляции их обычно покрывают
герме-тиками или обмазками. Проводят также защиту от мех. и термич. повреждений,
осуществляя облицовку теплоизо-ляц. слоя разл. плотными материалами.
Лит.: Китайцев В.
А., Технология теплоизоляционных материалов, 3 изд., М., 1970; Гузман И. Я.,
Высокоогнеупорная пористая керамика, М., 1971; Лурье М.А., Говчаренко В. П.,
Легковесные огнеупоры в промышленных
печах, М., 1974; Керамика из высокоогнеупорных окислов, под ред. Д.Н. Полубояринова,
М., 1977; Горлов Ю.П., Технология теплоизоляционных и акустических материалов
и изделий, М., 1989. И. Я. Гузман.
|
