Электронные Толковые Словари
Реклама

Химическая энциклопедия
"СЕГНЕТОЭЛЕКТРИКИ"

/ Главная / Химическая энциклопедия / буква С / СЕГНЕТОЭЛЕКТРИКИ
Химическая энциклопедия

СЕГНЕТОЭЛЕКТРИКИ (от назв. сегнетовой соли по фамилии синтезировавшего ее П. Сеньета, P. Seignette), моно-или поликристаллич. полярные диэлектрики, обладающие в определенном интервале т-р спонтанной (самопроизвольной) поляризацией; разновидность пироэлектриков . Под действием внеш. электрич. поля, упругих напряжений или при изменении т-ры в С. меняются величина и направление спонтанной поляризации, мех., оптич. и теплофиз. св-ва.

Структура С. характеризуется наличием доменов-областей с однонаправленной поляризацией в пределах одного домена; суммарная поляризация образца при этом м.б. равна нулю. Доменная структура зависит от симметрии кристаллов и часто связана с природой и характером распределения их дефектов.

Действие внеш. электрич. поля высокой напряженности приводит к резкому возрастанию поляризации, обусловленному ориентацией доменов преим. по полю. Процесс ориентации обычно сопровождается изменением кристаллич. структуры С., причем энергетич. барьер относительно невелик. Возрастание поляризации приводит к изменению величины диэлектрич. проницаемости e, теплоемкости, коэф. термич. расширения и др. св-в С. Зависимость поляризации в С. от напряженности электрич. поля нелинейна и имеет вид петли гистерезиса.

При нагр. выше определенной т-ры, наз. Кюри точкой Тк, спонтанная поляризация С. исчезает. В этой точке происходит сегнетоэлектрич. переход из полярной фазы в неполярную (параэлектрическую). В области Тк температурная зависимость e достигает максимума, а величина остаточной поляризации Р0 падает до нуля.

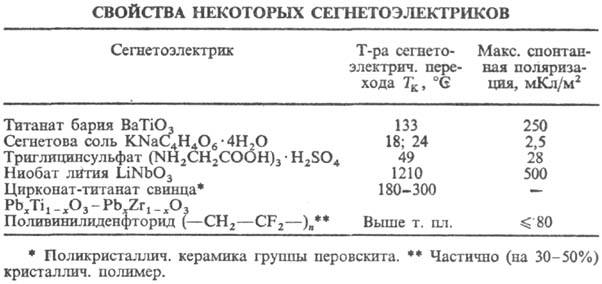

Сегнетоэлектрич. св-ва впервые были обнаружены у кристаллов сегнетовой соли-тетрагидрата тартрата калия-натрия KNaC4H4O6·4H2O, затем у дигидрофосфата калия КН2РО4. Известно неск. сотен С; св-ва наиб. широко применяемых приведены в таблице.


Монокристаллические С. получают выращиванием (кристаллизация) из р-ров, расплавов, газовой или паровой фазы по методам выращивания монокристаллов, керамические С.-по технологии керамики, пленочные С.-вакуумным напылением, шликерным литьем, а также по полярной технологии-экструзией с послед. ориентационной вытяжкой.

С. в поляризов. состоянии отличаются высокими пиро-и пьезоэлектрич. св-вами (см. Пьезоэлектрики ) и находят практич. применение в электроакустич. и электромех. преобразователях, приборах ночного видения и др.

Лит.: Желудев И. С., Основы сегнетоэлектричества, М., 1973; Блинц Р., Жекш В., Сегнетоэлектрики и антисегнетоэлектрики, пер. с англ., М., 1975; Лайнс М., Гласе А., Сегнетоэлектрики и родственные им материалы, пер. с англ., М., 1981; Лущейкин Г. А., Полимерные пьезоэлектрики, М., 1990.

Г. А. Лущейкин.





2006-2013. Электронные Толковые Cловари. oasis[dog]plib.ru
