"ЧАЕСБОРОЧНАЯ МАШИНА"

/ Главная / Большой энциклопедический словарь. Сельское хозяйство / буква Ч / ЧАЕСБОРОЧНАЯ МАШИНА
Большой энциклопедический словарь. Сельское хозяйство

ЧАЕСБОРОЧНАЯ МАШИНА , навесная или самоходная машина для сбора нежных молодых побегов с 2—3 листочками (флешей). По типу рабочих органов Ч. м. подразделяются на гребенчато-пневматич. и косилочные. В СССР впервые в мире с 1963 начато серийное произ-во навесной Ч. м. марки ЧСН-1,6/1,3 А “Сакартвело”. Она работает на плантациях, расположенных на равнинных участках и склонах крутизной до 8°, с урожайностью чайного листа за сезон не менее 2 т с 1 га, при ср. выс. кустов 0,6—0,8 м, имеющих полуцилиндрич. форму подрезки шпалеры. Осн. узлы и механизмы — чаесборочный аппарат с гребенчато-пневматич. рабочим органом и подрезочным ножом, система пневмотранспорта, механизм навески, трансмиссия, гидравлич. следящая система управления чаесборочным аппаратом и бункеры.

При движении Ч. м. вдоль шпалеры рабочие органы чаесборочного аппарата, управляемого автоматически гидравлич. следящей системой, погружаются в крону куста на заданную глубину. Эластичные вкладыши подвижных пальцев, совершая возвратно-поступательное движение, “прощупывают” чайные побеги снизу вверх, подыскивая для излома наиб. хрупкое место побега. Чайный побег, подлежащий сбору, изгибается между жёсткими [жесткими] опорами неподвижных пальцев и рабочей кромкой эластичных вкладышей подвижных пальцев и ломается. При ударе по грубой части чайных побегов кромка эластичного вкладыша деформируется, предотвращая побеги от повреждения или излома. За счет повышенной эластичности недозрелых побегов и заданной глубины “прощупывания” они также не повреждаются и не сламываются. Отдельные, сильно развитые побеги, находящиеся выше зоны действия подвижных и неподвижных пальцев, срезаются подрезочными ножами, расположенными над вкладышами. Сломанные нежные чайные флеши подхватываются воздушным потоком, создаваемым вентилятором, и по воздухопроводам и эластичным шлангам транспортируются к выносным сетчатым барабанным транспортёрам [транспортерам].

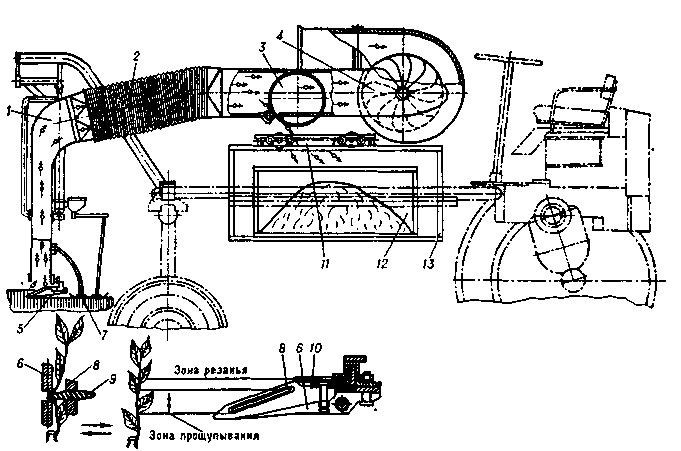

Технологическая схема чаесборочной машины ЧСН-1,6/1,3 А “Сакартвело”:
1 — воздуховод: 2 — эластичный шланг; 3 — выносной сетчатый барабанный транспортёр; [транспортер;] 4 — вентилятор; 5 — комбинированные рабочие органы; 6 — неподвижный палец; 7 — гидравлическая следящая система; 8 — подвижный палец; 9 — эластичный вкладыш; 10 — подрезочный нож; 11 — разравниватель; 12 — сменная ёмкость; [емкость;] 13 — бункер.

Внутри барабана установлена перегородка с клапанами, к-рые перекрывают воздушный поток. Выходя из зоны действия воздушного потока, чайные флеши под тяжестью собств. массы и под действием центробежных сил попадают в сменные ёмкости [емкости] приёмных [приемных] бункеров. Разравнивающий механизм обеспечивает равномерную укладку флешей по поверхности сменной ёмкости [емкости]. Навешиваются на самоходное шасси чайной модификации Т-16ММЧ. Ч. м. собирает до 90% созревших флешей. Производительность до 0,3 га/ч.

Самоходная Ч. м. марки ЧА-650/900 (как и Ч. м. “Сакартвело”) осуществляет:

выборочный сбор чайного листа с оставлением на шпалере недоразвитых побегов (глушков), сплошной сбор чайного листа при массовом появлении глушков, подравнивание шпалер, сбор чайных побегов для получения кофеина и приготовления плиточного чая с плантаций, расположенных на равнинах и склонах крутизной до 20°.

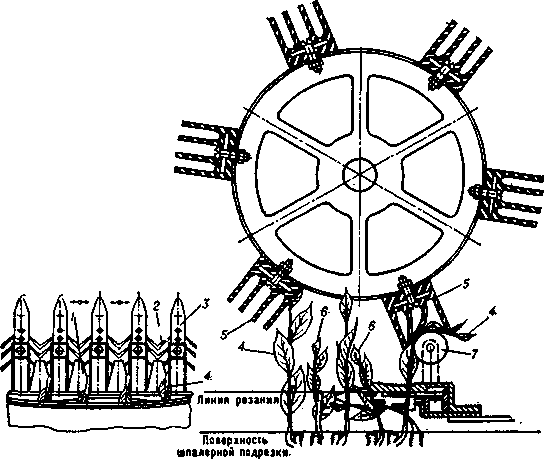

Технологическая схема машины ЧА-650/900:
1 — режущий нож; 2 — капроновые нити; 3 — пальцы; 4 — побеги,подлежащие сбору; 5 — резиновые лопасти мотовила; 6 — побеги,не подлежащие сбору; 7 — отбирающий валик.

Осн. узлы — рама, ходовая часть с двигателем и тремя ведущими колёсами [колесами], чаесборочный и чаеподрезочный аппараты, механизм навески с уравновешивающим устройством, передняя и задняя платформы, мотовило, осн. и выносной транспортёры [транспортеры] и бункер. Ч. м. имеет полуавтоматич. выравнивание при работе на склонах. Колея регулируется от 1,5 до 2,5 м. Двигатель двухцилиндровый, четырёхтактный [четырехтактный], мощн. 8 л. с., с воздушным охлаждением. При движении машины вдоль шпалеры чаесборочные аппараты погружаются в крону кустов на заданную глубину. Лопасти мотовила подводят высокие чайные флеши к режущей дуге, над к-рой установлены отбирающие валики, вращающиеся от трения о лопасти мотовила. Под режущей дугой укреплены пальцы с капроновыми нитями, к-рые не допускают попадания в зону действия ножей недоразвитых флешей. Высокие флеши валиками оттягиваются внутрь аппарата, преодолевая сопротивление капроновых нитей, срезаются ножом, попадают на осн. транспортёр [транспортер] и поперечным транспортёром [транспортером] сбрасываются в бункер машины. Ч. м. собирает до 98% созревших флешей. Производительность до 0,2 га/ч. Ч. м. марки ЧА-0611 в отличие от ЧА-650/900 навешивается на горно-равнинное шасси чайной модификации СШ-0611. Все Ч. м. обслуживаются трактористами.

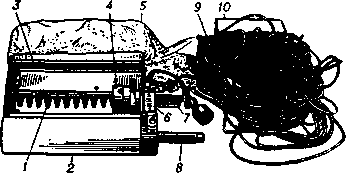

Ручной переносной чаесборочный аппарат АЧР-330:
1 — нож: 2 — вентилятор; 3,8 — передняя и задняя рукоятки; 4 — электродвигатель; 5 — сменная ёмкость [емкость] для собранных чайных листьев; б — механизм привода; 7 — редуктор; 9 — кабель; 10 — преобразователь.

В СССР выпускают также ручной переносной чаесборочный аппарат АЧР-330,к-рый имеет режущее устройство сегментного типа с шир. захвата 330 мм и приводом от микроэлектродвигателя. На электрифицир. плантациях электродвигатель аппарата АЧР-330 питается от электрич. сети через преобразователь напряжения и кабели, а на др. плантациях — от переносного бензоэлектрич. агрегата, состоящего из бензинового двигателя и генератора, смонтированных на одной раме.
