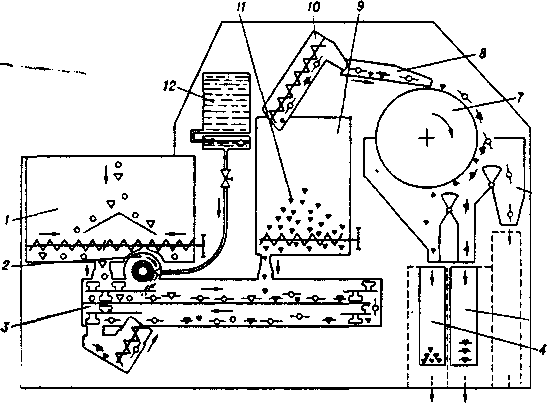

Технологическая схема узла очистка магнитной семяочистительной машины К-590А: 1 — загрузочный бункер; 2 — увлажнитель; 3 — смесительное устройство;4.5— бункера отходов; 6 — приёмник [приемник] чистых семян; 7 — магнитный барабан: 8 — лотковый транспортёр; [транспортер;] 9 — бункер порошка; 10 — наклонный шнек; 11 — порошок; 12 — водяной бачок.

Опылённые [Опыленные] т. о.семена притягиваются магнитами барабана.

Осн. узлы Э. с. м. модели ЭМС-1А — загрузочный бункер, увлажнитель с бачком, смесительное устройство, аппарат для дозирования порошка, наклонный шнек, лотковый транспортёр [транспортер], электромагнитный барабан с магнитами в передней части барабана, приёмник [приемник] семян, привод, селеновый выпрямитель, электровентилятор, циклон. Широкое распространение получают магнитные семяочистительные машины, выпускаемые вместо Э. с. м. В конструкции магнитной семяочистительной машины К-590А вместо электромагнитного использован барабан с постоянными магнитами. В камерах смесительного и наклонного шнеков очищаемые семена тщательно перемешиваются с порошком, к-рый обволакивает шероховатые семена сорняков, щуплые, повреждённые [поврежденные] и битые семена осн. культуры. Лотковый транспортёр [транспортер] в машине ЭМС-1 А и питатель-распределитель в машине СМЩ-0,4 подают смесь семян с порошком на вращающийся магнитный барабан, к-рый притягивает покрытые порошком семена и относит их в нижнюю часть. Семена, не покрытые порошком, соскальзывают с цилиндрич. поверхности барабана ещё [еще] в зоне действия магнитов, остальные падают при выходе из этой зоны. С помощью делителей приёмника [приемника] семян материал разделяется на 3 фракции: чистые полноценные семена; щуплые семена и малошероховатые семена сорняков; загнившие, повреждённые [поврежденные] вредителями, битые, мятые семена, шероховатые семена сорняков и излишки порошка. Для улучшения обволакивания порошком малошероховатых семян (напр., подорожник и горчак) семенной материал увлажняется.

Производительность машины модели ЭМС-1А на очистке клевера от 180 до 250 кг/ч; машины СМЩ-0,4 на очистке клевера 400 кг/ч, на очистке льна 500 кг/ч. Установленная мощность электродвигателей и выпрямителя машины ЭМС-1 А — 3,5 кВт, машины СМЩ-0,4 — 2,6 кВт. Обслуживается Э. с. м. двумя рабочими. Принцип действия и конструктивные решения зарубежных Э. с. м. аналогичны.
