КАРТОФЕЛЕУБОРОЧНАЯ МАШИНА-ВАЛКООБРАЗОВАТЕЛЬ , машина для выкапывания клубней картофеля и укладывания их в валки. Осн. рабочие органы используемой в СССР машины УКВ-2 — трапецеидальные лемехи для подкапывания 2 рядков картофеля, прутковый элеватор с принудительным встряхиванием подкопанной массы, пневматич. баллоны для дробления комков почвы, транспортёры [транспортеры] для удаления ботвы, поперечный транспортёр [транспортер] для укладки клубней в валок. Рабочие органы К. м.-в. приводятся в действие от вала отбора мощности трактора. При раздельной уборке К. м.-в. подкапывает 2 рядка картофеля, отделяет клубни от почвы и ботвы и укладывает их в валок. При 2-м и 3-м проходах К. м.-в. укладывает клубни в валок, образованный при 1-м проходе. В общий валок можно укладывать клубни, выкопанные из 4и6 рядков.

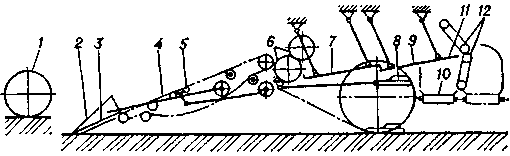

Схема картофелеуборочной машины-валкообразователя УКВ-2:1 — опорное колесо; 2 — качающиеся боковины; 3 — лемех; 4 — прутковый элеватор; 5 — встряхиватель; 6 — комкодавитель; 7 и 9 — решётки [решетки] грохота; 8 — рама; 10 — поперечный транспортёр; [транспортер;] 11 — ботвоудаляющие трости; 12 — ботвоудаляющие транспортёры [транспортеры] Затем валок подбирают картофелеуборочным комбайном. При комбинир. уборке во время 1-го прохода К. м.-в. укладывает клубни между 2 неподкопанными рядками. При уборке этих рядков картофелеуборочным комбайном одновременно подбирают ранее уложенный валок. Производительность К. м.-в. от 0,3 до 0,5 га/ч.
